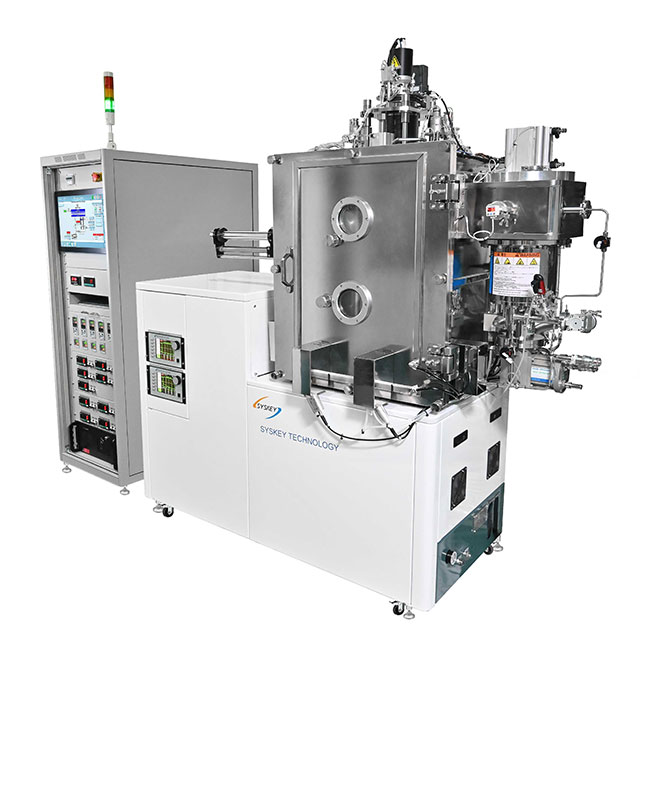

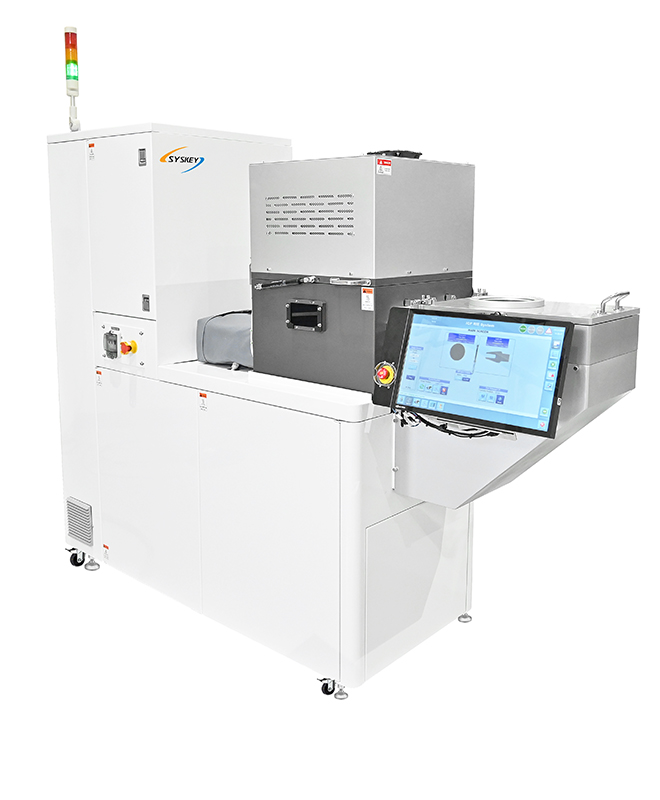

磁控共溅镀指同时有两个或多个磁控溅镀枪，溅镀于被镀物上。磁控共溅镀主要用于复合金属或材料，通过分别优化每一支磁控溅镀枪的功率控制薄膜品质，其薄膜厚度取决于溅镀时间。共溅镀系统优点在于能够同时利用多个靶材进行制程，可针对个别材料进行参数调整

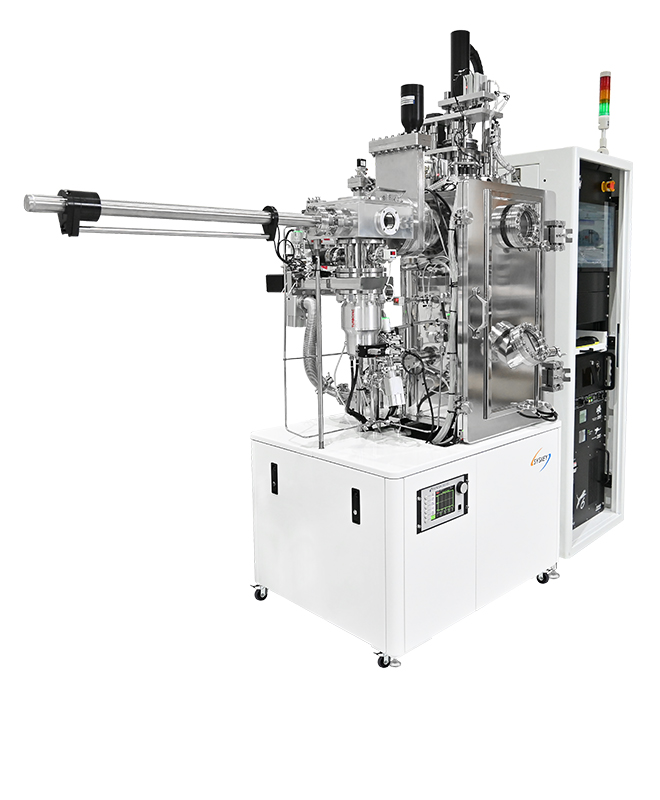

超高真空环境为其真空压力低于10的-8至10的-12 Torr，真空环境对于研究非常重要，表面应保持无污染并使用较低能量的电子和离子的实验技术使用。

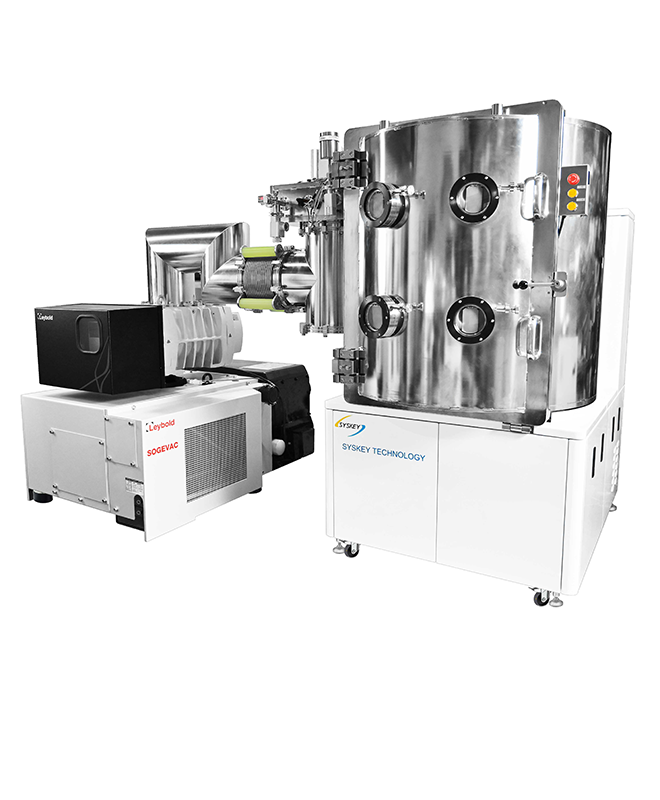

在单一材料薄膜无法满足所需规格的精密系统中，多层膜的作用变得越来越重要。因此薄膜的精确控制制程已成为当前多层薄膜研究的方向。 SYSKEY多层膜磁控溅镀系统拥有基板公自转机构，可实现精准的多层膜结构并可以一次批量生产。

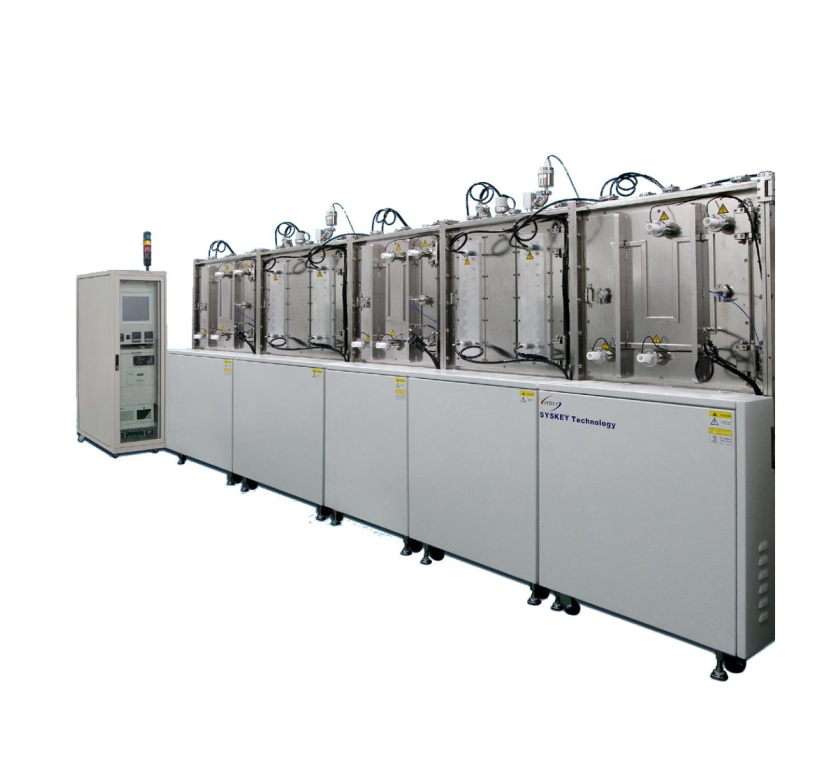

In-Line的溅镀沉积是指基板在一个或多个溅镀阴极下方以线性的方式通过以获取其薄膜沉积。其基板沿着轨道穿过各个真空腔内。目前多应用于抗电磁波、产品装饰膜、被动元件、触控屏、彩色虑光片、显示器、薄膜太阳能电池等。

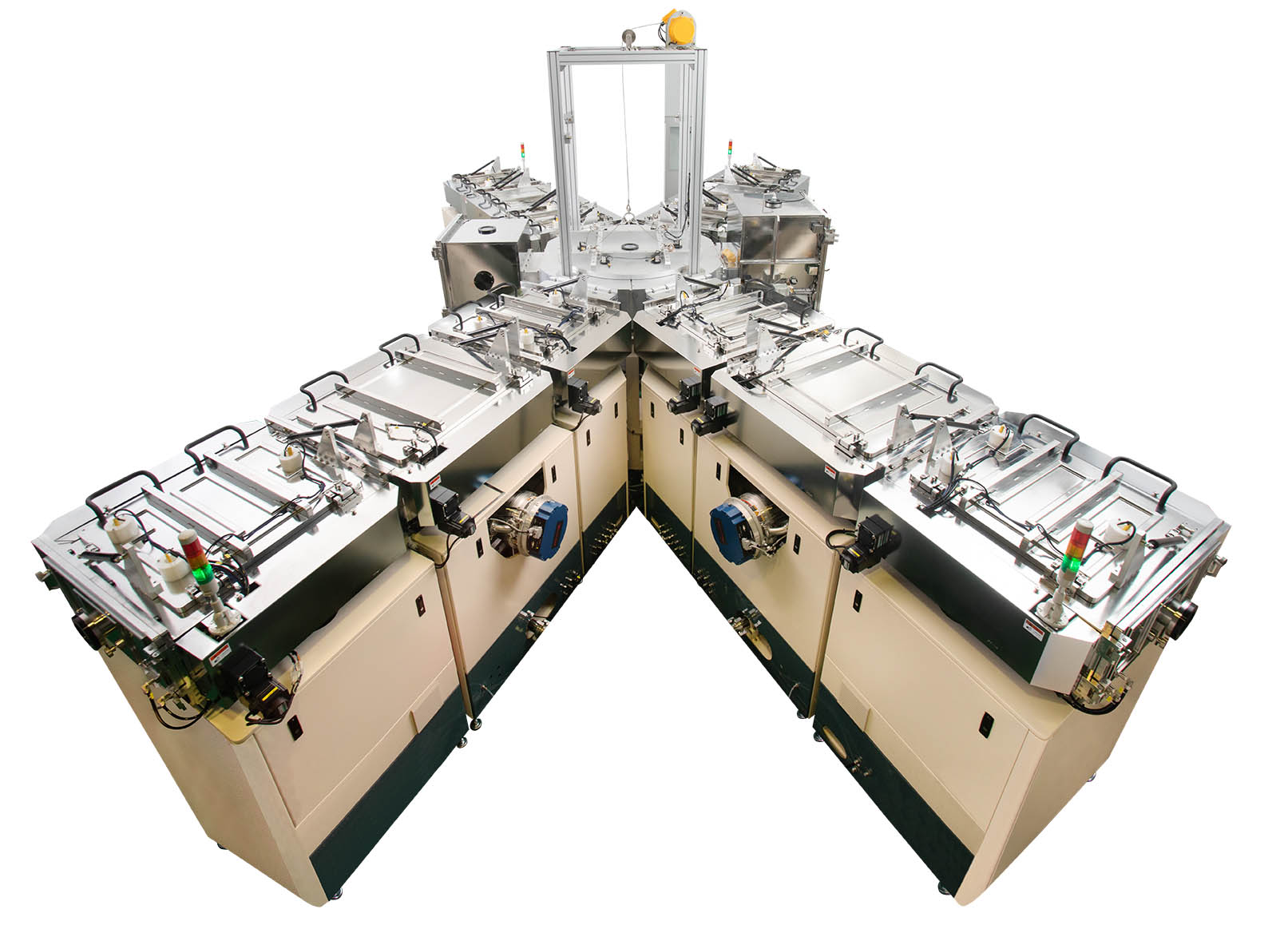

随着LCD面板和制造所需玻璃的尺寸的增加，制造设备也变得更大，需要越来越大的设备投资。 SYSKEY针对中小尺寸的需求开发串集的PVD 设备，拥有4个单独的溅镀腔体，让客户能任意搭配沉积的材料，同时保有弹性和低价的系统。

热蒸发为PVD最简单的形式之一，其中以电阻式加热法最为常见的。优点为它们可以提供一种简单的薄膜沉积方法，主要做法为选用较高的熔点材料做为乘载舟，再将预镀之材料放置在舟上，然后加上正负电压于舟两端，进而进行加热。

有机材料热沉积系统使用高精准热蒸发源作为加热源，并使用金属、石英、陶瓷或PBN坩埚来容纳有机材料以及使用PID控制器来控制其沉积速率。该系统通常用于有机电子研究领域，例如OPV、OLED、OPD...

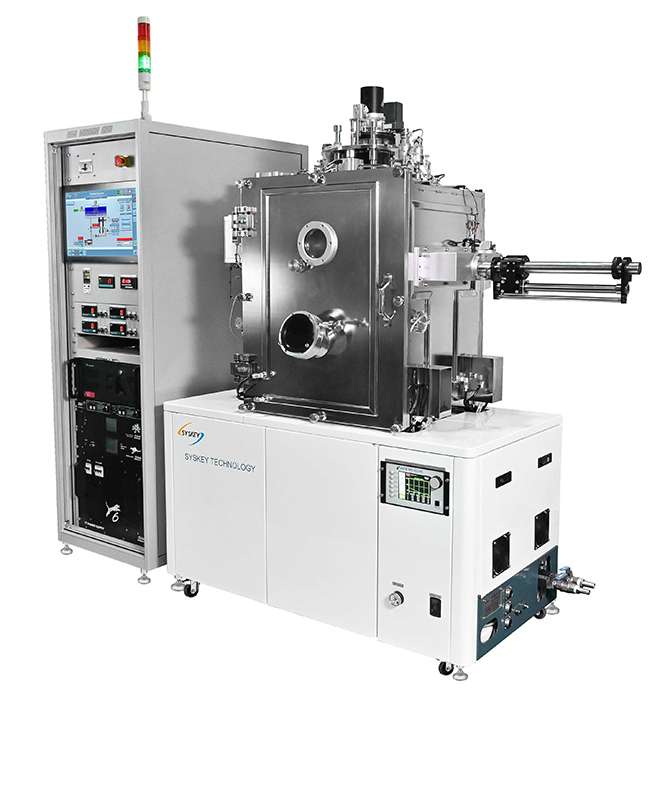

电子束蒸发其电子束是由钨丝所产生，并受到电场和磁场的驱动而朝向蒸发材料，当电子与材料撞击时，电子的动能将转换成热能，及加热材料，使材料由固态转化为气态以沉积在基板表面上。且该过程需在高真空环境中，通过自由路径的方式在基板表面上形成薄膜。

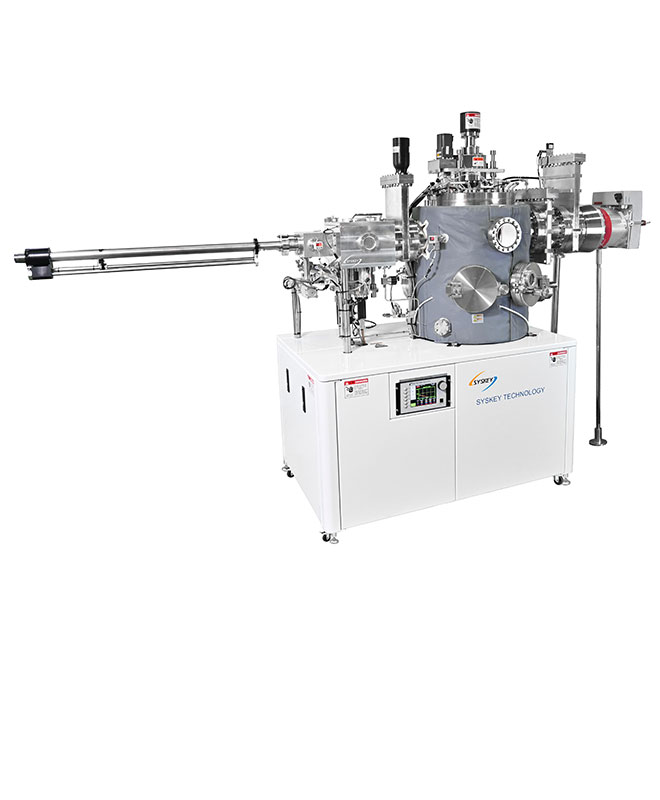

超高真空环境为其真空压力低于10的-8至10的-12 Torr，真空环境对于研究非常重要，表面应保持无污染并使用较低能量的电子和离子的实验技术使用。

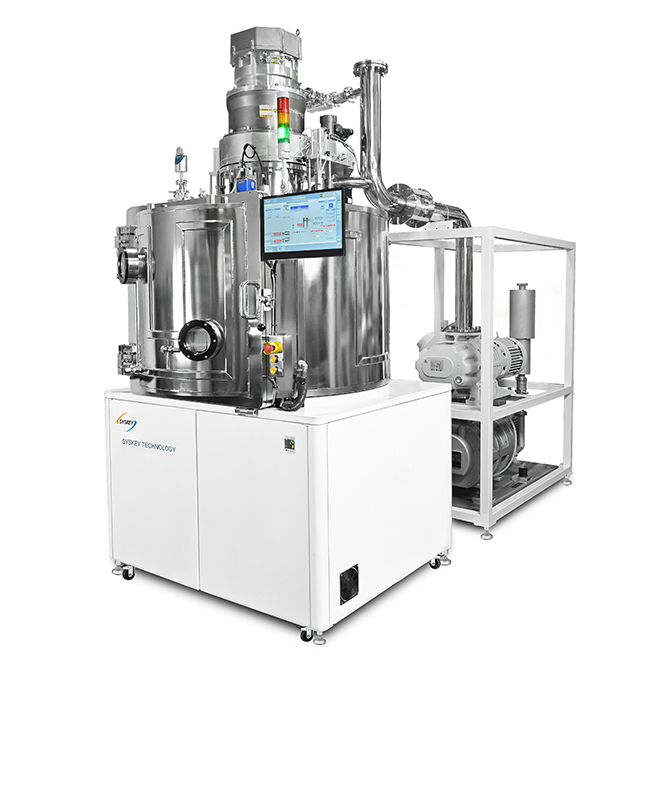

在半导体制程中，当遇到不易使用蚀刻方式来完成想要的电路图案时，就可以采用 Lift-Off制程来做出想要的金属图案。在此过程中，电子束蒸发于在基板表面上沉积所需的薄膜层于牺牲层与基材上，最终在洗去其牺牲层，以得到其电路图案。

PECVD的原理为，在于两个电极板之间施加一个电压，此电压会将位于两个电极板之间的气体解离，进而产生电浆，此电浆态的气体有助于化学反应，并沉积于基板上。

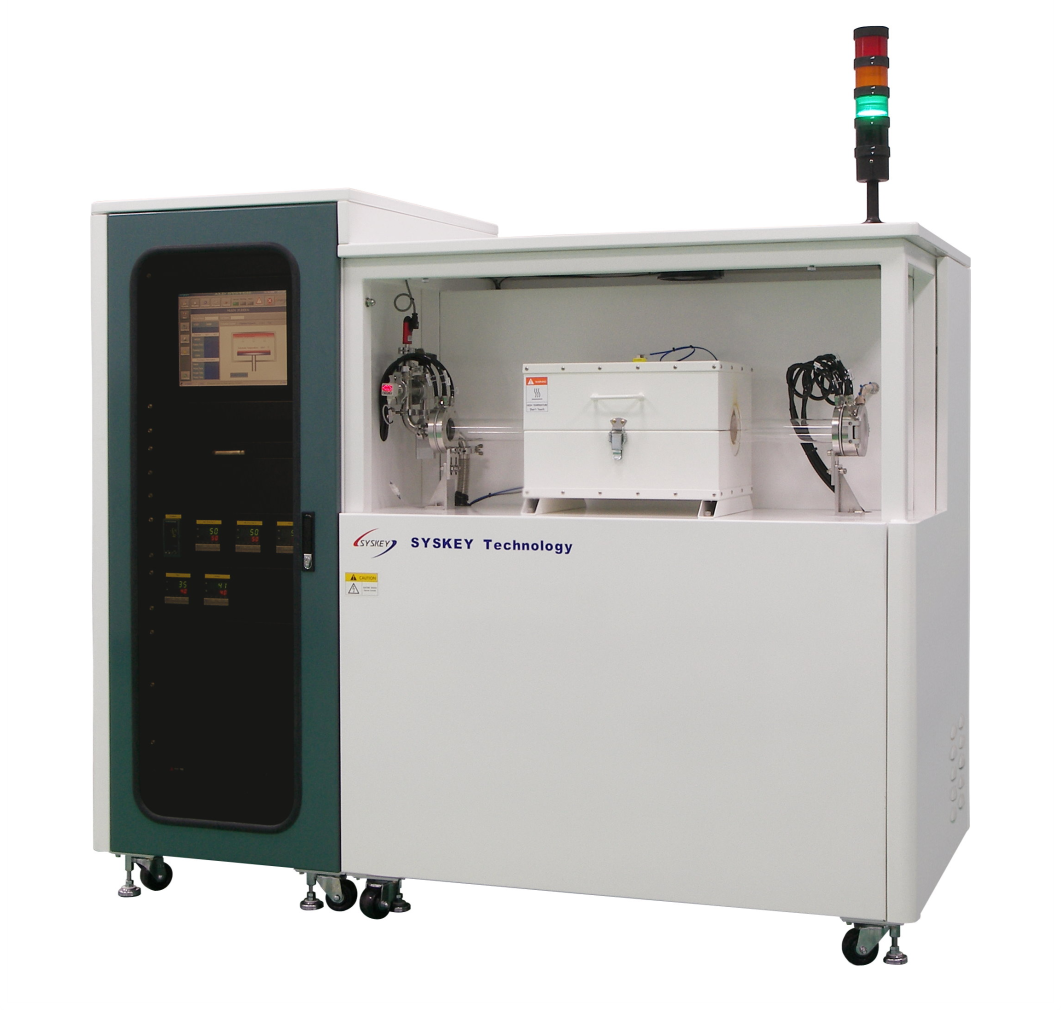

低真空化学气相沉积是一种化学气相沉积技术，利用热能在基板表面上引发前驱气体的反应。表面反应是形成固化材料的原因。低真空用于减少气相反应，还可提高整个基材的均匀性。此外，该过程取决于温度控制，过程温度越高，维持性越好。

ICP-CVD可以在较低的温度下沉积各种薄膜而不会降低薄膜质量。因使用ICP做为电浆源，有电浆浓度较高、能量损耗较低、功率较大与反应速率较高等优点。

SYSKEY针对中小尺寸的需求开发串集的PVD 设备，拥有4个单独的溅镀腔体，让客户能任意搭配沉积的材料，同时保有弹性和低价的系统。

加热式原子层沉积为一种气相化学沉积技术。大多数的ALD反应，将使用两种化学物质称为前驱物。这些前驱物以连续且自限的方式与材料表面进行反应。通过ALD循环的次数，缓慢的沉积薄膜。而热沉积式的ALD需要较高的制程温度(传统为150~350 oC)。

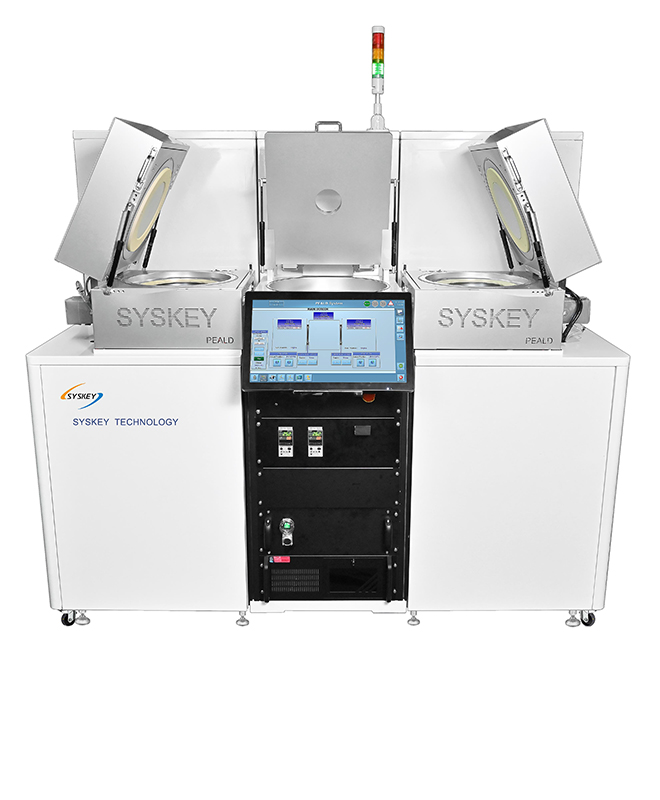

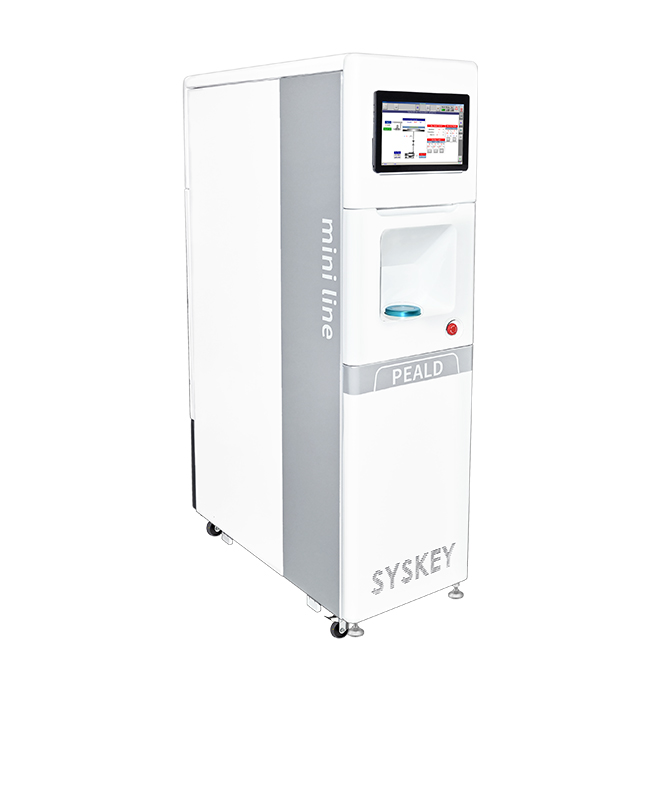

电浆辅助式原子级沉积是一种利用电浆作为裂化前驱物材料的条件，而不是仅依靠来自加热基板的热能。制程中只需靠电浆来进行裂化前驱物材料，可不受前驱物反应温度之限制，于低温成长高致密性及低杂质的高品质薄膜。

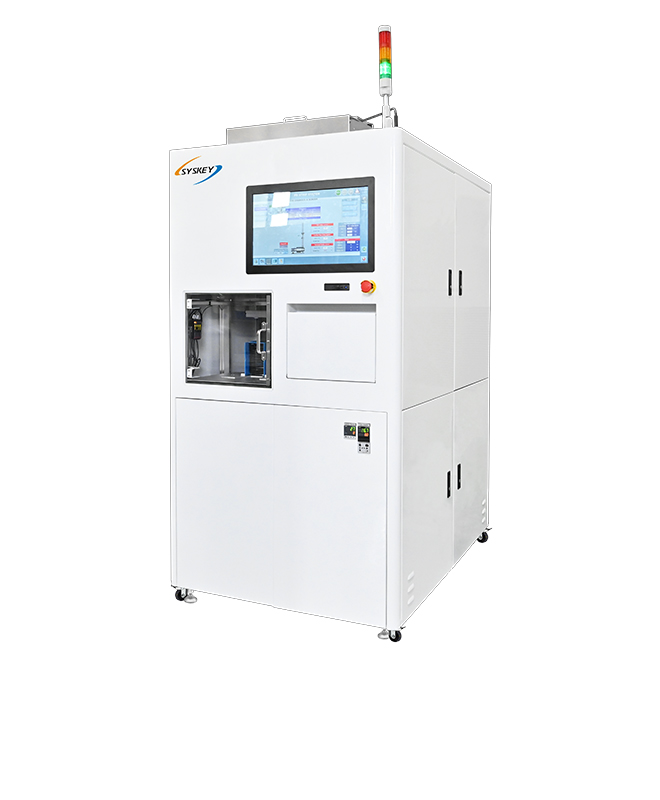

反应离子蚀刻中可以非常精确地控制其蚀刻轮廓、蚀刻速率和均匀性，并具有重复性。等向性蚀刻以及非等向性蚀刻都是可能的。因此，RIE制程是化学物理蚀刻制程，也是半导体制造中用于构造各种薄膜的最重要制程。

感应耦合电浆由磁场围绕石英晶体管所提供。产生的高密度电浆被线圈包围，将充当变压器中的次级线圈，加速电子和离子，从而引起碰撞，产生更多的离子和电子。高密度的电浆和低真空度增强了具有非等向性的高蚀刻速率。

原子层蚀刻是一种先进的蚀刻技术，可精准的控制其蚀刻深度。随着元件尺寸的减小，需要进一步的使用ALE才能达到其所需的精度，该技术克服了原子级常规蚀刻的局限性。基于电浆的原子层蚀刻是气体以定量注入和离子轰击的周期性蚀刻过程，并具有去除单个薄膜层、极低的损坏率等优点。

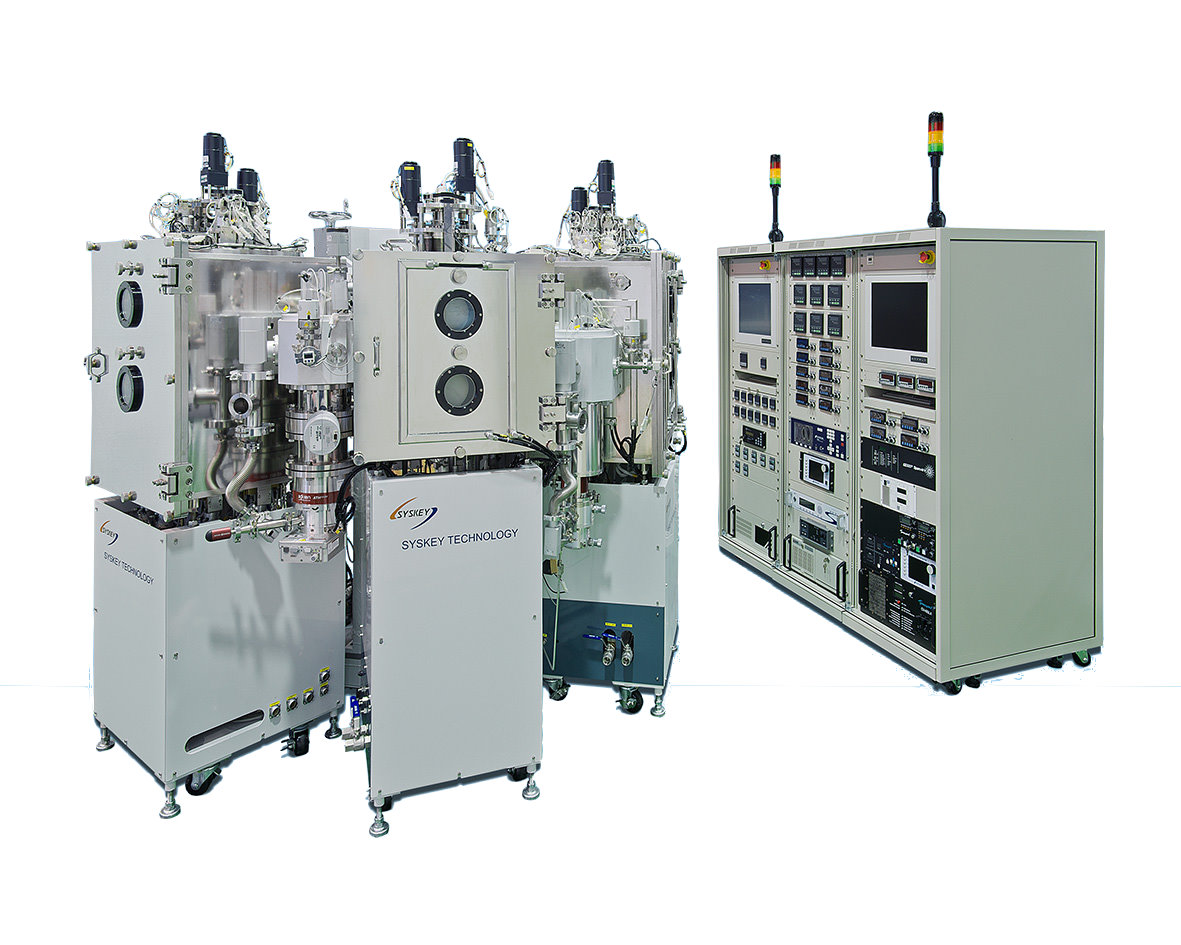

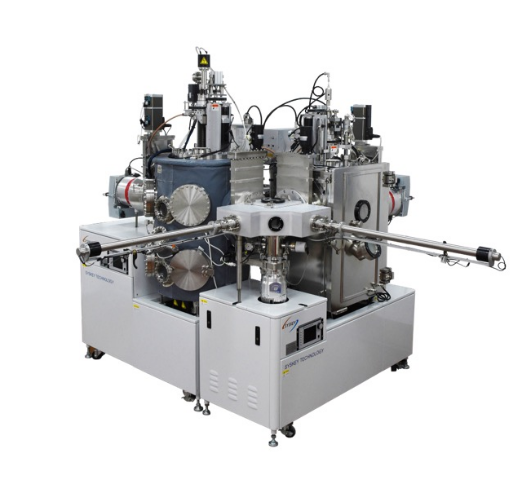

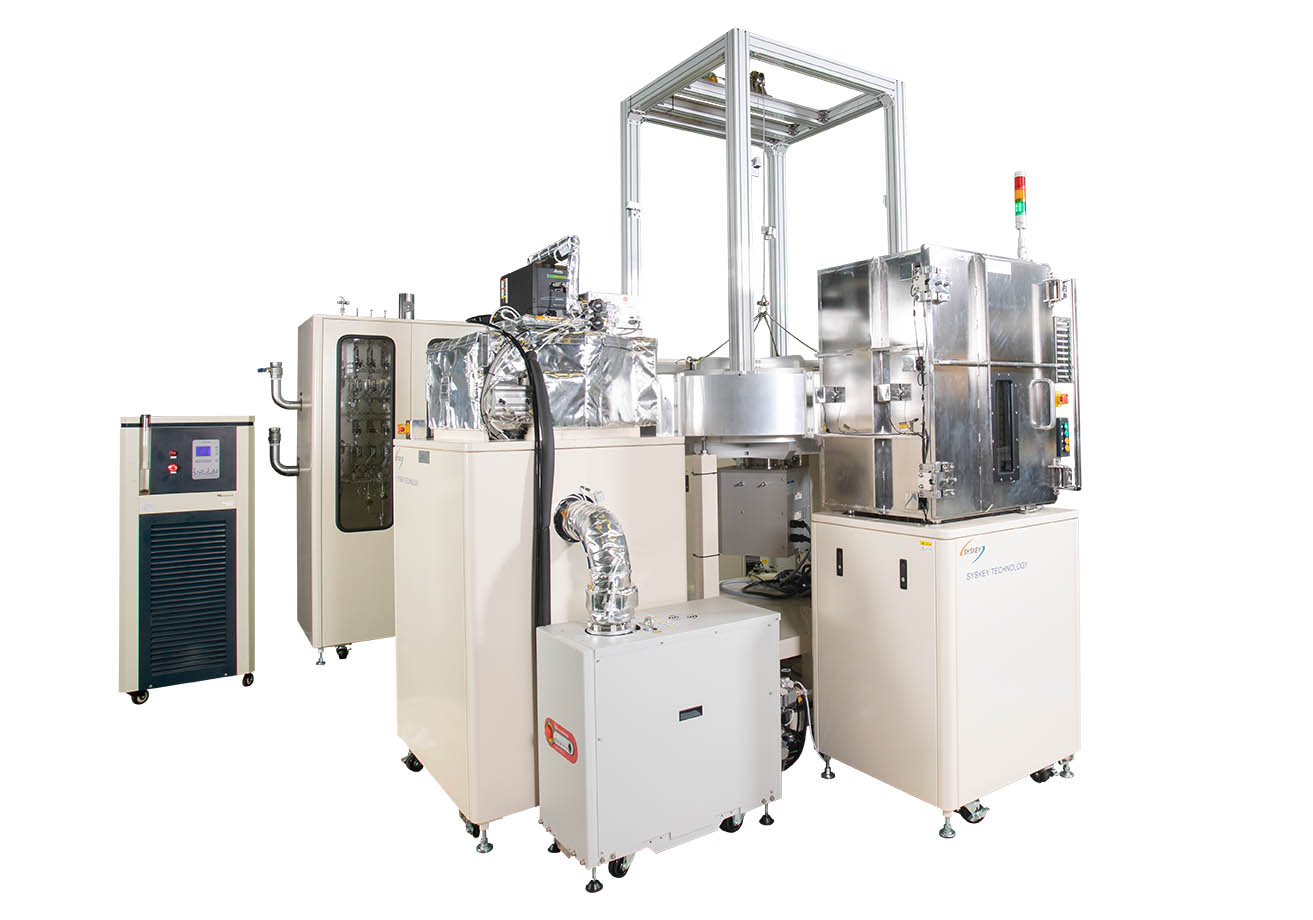

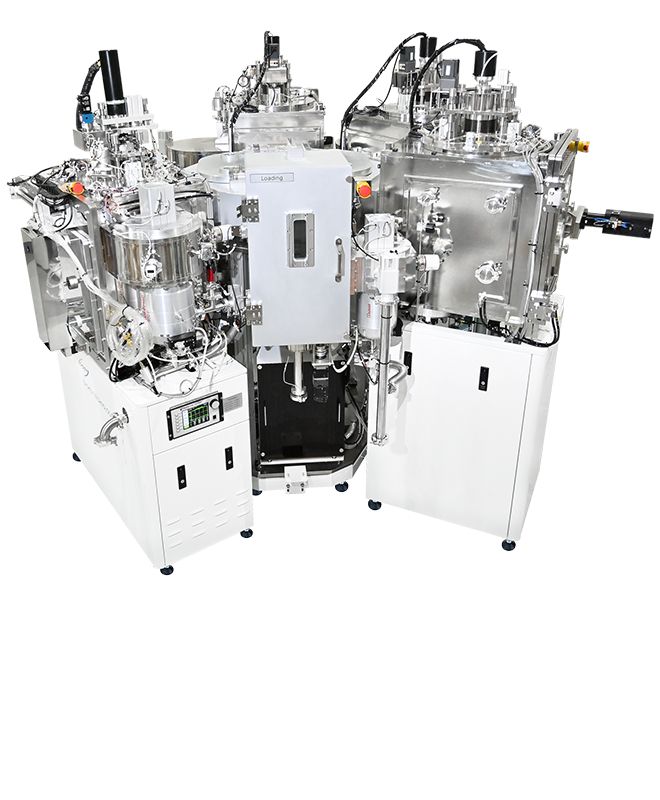

多腔体镀膜系统是一组真空腔系统，这些真空腔系统通过位于系统中心的传输腔相互连接。从基材的清洁、镀膜与封装的所有过程都在不破坏真空的环境下连续进行。所有过程使外部环境影响最小化，以防止在沉积的过程中基板表面氧化，并为元件制造提供了最大效率。

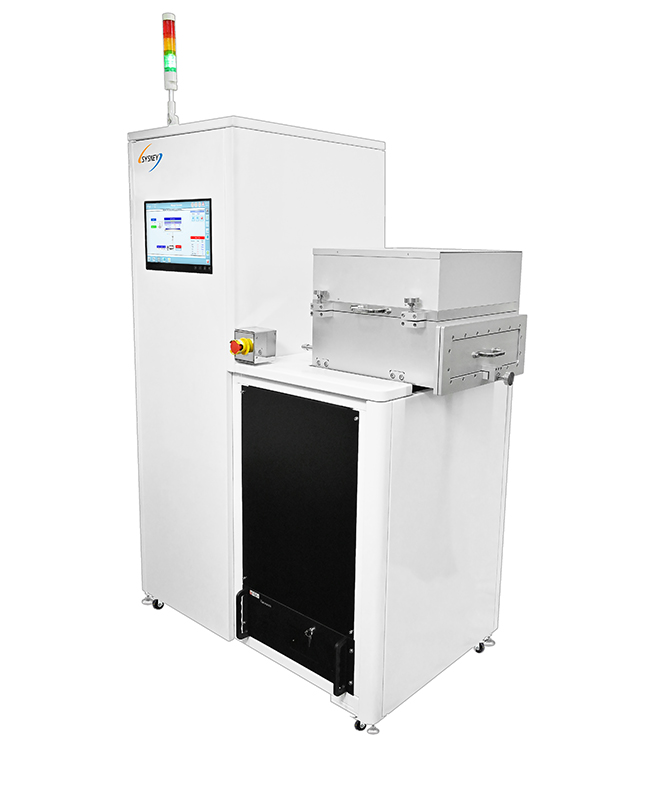

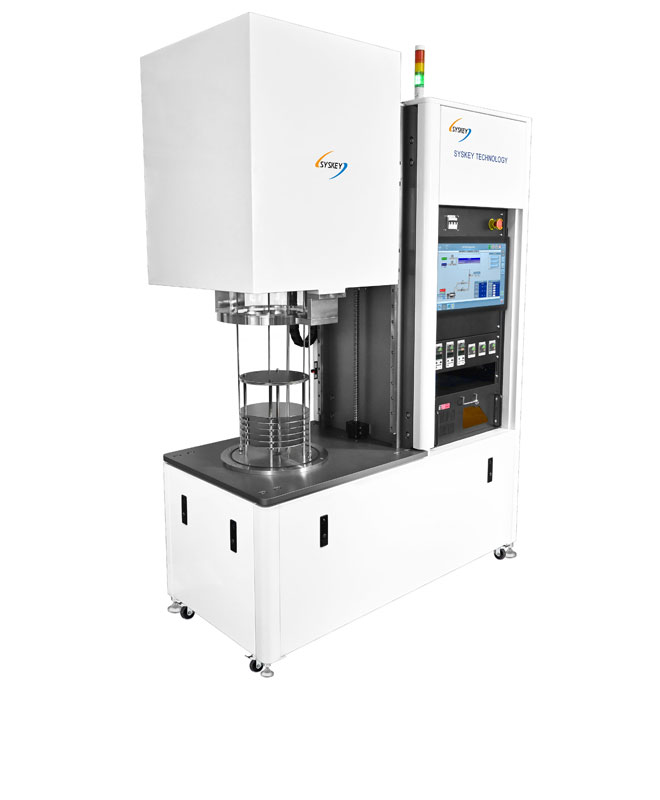

退火炉是用于制造半导体元件的制程方法。该制程包括加热多个半导体晶片以影响其电性能。热处理旨在达到不同的效果。可以加热晶片以激活掺杂剂，使沉积的膜致密化，并改变生长的膜的状态。暴露在高温下可以修复损坏。该过程称为退火。
